當前位置：首頁 » 驍銳科技產品中心 » 松下電工 » 壓力傳感器 » DP-102壓力傳感器
產品信息

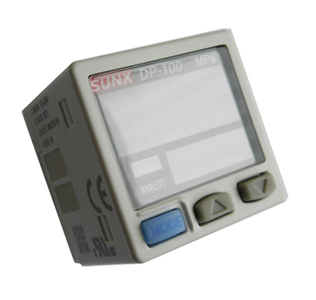

驍銳松下壓力傳感器DP-102/DP-102A

品牌：Panasonic/松下
型號：DP-101/DP-101A/DP-102/DP-102A
類型：電子壓力開關
額定電壓：DC24（V）
產品認證：ROHS
加工定制：否 下載相關文檔
視頻展示
技術參數
種類 標準 多功能
低壓 高壓 低壓 高壓
型號 亞洲型 DP-101(-M)(-P) DP-102(-M)(-P) DP-101A(-M)(-P) DP-102A(-M)(-P)
歐洲型 DP-101-E-P DP-102-E-P DP-101A-E-P DP-102A-E-P
M8連接器型 DP-111-E-P-J DP-112-E-P-J DP-111A-E-P-J DP-112A-E-P-J
北美型 DP-101-N(-P) DP-102-N(-P) DP-101A-N(-P) DP-102A-N(-P)
壓力種類 儀表壓力
額定壓力范圍 -100.0~+100.0kPa -0.100~+1.000MPa -100.0~+100.0kPa -0.100~+1.000MPa
設定壓力范圍 -100.0~+100.0kPa
(-1.020~+1.020kgf/cm2
-1.000~+1.000bar
-14.50~+14.50psi
-750~+750mmHg
-29.5~+29.5inHg) 		-0.100~+1.000MPa
(-100~+1，000kPa
-1.02~10.20kgf/cm2
-1.00~+10.00bar
-14.6~+145.0psi) 		-100.0~+100.0kPa
(-1.020~+1.020kgf/cm2
-1.000~+1.000bar
-14.50~+14.50psi
-750~+750mmHg
-29.5~+29.5in) 		-0.100~+1.000MPa
(-100~1，000kPa
-1.02~+10.20kgf/cm2
-1.00~10.00bar
-14.6~+145.0psi)
耐壓力 500kPa 1.5MPa 500kPa 1.5MPa
適用流體 非腐蝕性氣體
電源電壓 12~24V DC±10% 脈動P-P10%以下
功耗 通常時：840mW以下(電源電壓24V時，消耗電流35mA以下)
ECO模式：STD時600mW以下(電源電壓24V時，消耗電流25mA以下)、
FULL時480mW以下(電源電壓24V時，消耗電流20mA以下)
比較輸出 亞洲型(NPN輸出)
北美型(NPN輸出)
NPN開路集電極晶體管
最大流入電流：100mA
外加電壓：30V DC以下(比較輸出和0V間)
剩余電壓：2V以下(流入電流100mA時 		PNP開路集電極晶體管
最大流出電流：100mA
外加電壓：30V DC以下(比較輸出和+V間)
剩余電壓：2V以下(流出電流100mA時)
輸出工作 通過按鈕操作選擇NO/NC
輸出模式 EASY模式/滯后模式/窗式比較模式
應差(滯后) 最小1位(可調)
重復精度 ±0.1%F.S.(±2digits以內) ±0.2%F.S.(±2digits以內) ±0.1%F.S.(±2digits以內) ±0.2%F.S.(±2digits以內)
反應時間 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1，000ms、5，000ms　通過按鈕操作選擇
短路保護 裝備
外部輸入(注4) (自動參照功能/遠程調零功能) - 亞洲型(NPN輸出)
北美型(NPN輸出)
ON電壓：0.4V DC以下
OFF電壓：5~30V DC或開路
輸入阻抗：約10kΩ
輸入時間：1ms以上 		亞洲型(PNP輸出)，
歐洲型、北美型(PNP輸出)
ON電壓：5V~+V DC
OFF電壓：0.6V DC以下或開路
輸入阻抗：約10kΩ
輸入時間：1ms以上
模擬電壓輸出(注4) - 輸出電壓：1~5V
零點：3V±5%F.S.以內
幅度：4V±5%F.S.以內
線性：±1% F.S.以內
輸出阻抗：約1kΩ 		輸出電壓：0.6~5V
零點：1V±5%F.S.以內
幅度：4.4V±5%F.S.以內
線性：±1% F.S.以內
輸出阻抗：約1kΩ
顯示 4位+4位3色LCD顯示(顯示刷新周期：250ms、500ms、1000ms 通過按鈕操作選擇)
顯示壓力范圍 -100.0~+100.0kPa
(-1.020~+1.020kgf/cm2
-1.000~+1.000bar
-14.50~+14.50psi
-750~+750mmHg
-29.5~+29.5inHg) 		-0.100~+1.000MPa
(-100~+1，000kPa
-1.02~10.20kgf/cm2
-1.00~+10.00bar
-14.6~+145.0psi) 		-100.0~+100.0kPa
(-1.020~+1.020kgf/cm2
-1.000~+1.000bar
-14.50~+14.50psi
-750~+750mmHg
-29.5~+29.5inHg) 		-0.100~+1.000MPa
(-100~1，000kPa
-1.02~+10.20kgf/cm2
-1.00~10.00bar
-14.6~+145.0psi)
指示燈 橙色LED
(比較輸出1工作狀態指示燈、比較輸出2工作狀態指示燈：比較輸出ON時亮起) 		橙色LED
(比較輸出1工作狀態指示燈：比較輸出ON時亮起)
(模擬電壓輸出工作狀態指示燈：設定時亮起)
環
境
性
能 		保護構造 IP40(IEC)
周圍溫度 -10~+50℃，存儲：-10~+60℃
周圍濕度 35~85%RH(但不可結露、結冰)，存儲：35~85%RH
耐電壓 AC1000V、1分鐘，所有電源連接端子與外殼之間
絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
耐振動 頻率：10~500Hz， 雙振幅：3mm， X、Y和Z每方向各2小時(面板安裝時或安裝扁平附件時：頻率：10~150Hz， 雙振幅：0.75mm， X、Y和Z每方向各2小時)
耐沖擊 加速度：100m/s2(約10G)， X、Y和Z每方向各3次
溫度特性 ±0.5% F.S.以內
(+20℃時為基準) 		±1% F.S.以內
(+20℃時為基準) 		±0.5% F.S.以內
(+20℃時為基準) 		±1% F.S.以內
(+20℃時為基準)
壓力孔 M5內螺紋+R1/8外螺紋(短接口型為M5內螺紋)
材質 外殼：PBT(玻璃纖維加強)、LCD顯示部：丙烯、壓力孔：SUS303(注5)、
安裝螺紋部：黃銅(鍍鎳)、開關部：硅橡膠
連接方式 連接器連接
電纜延長 0.3mm2以上的電纜總長最長可達100m(符合CE標記時為10m以下)
重量 主體重量：約40g(短接口型約30g)、包裝重量：約135g(短接口型約125g)
附件 CN-14A-C2(帶連接器電纜2m)：1根
