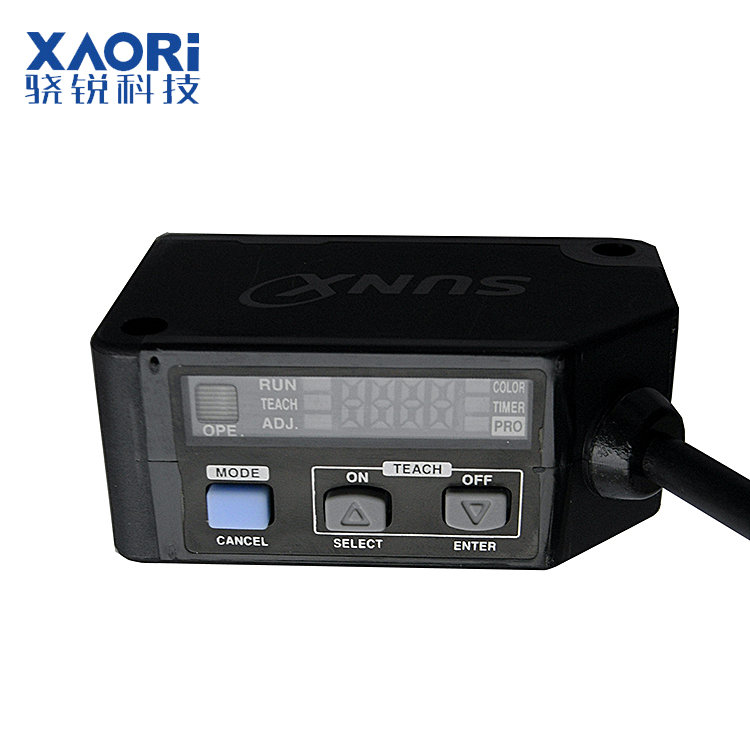

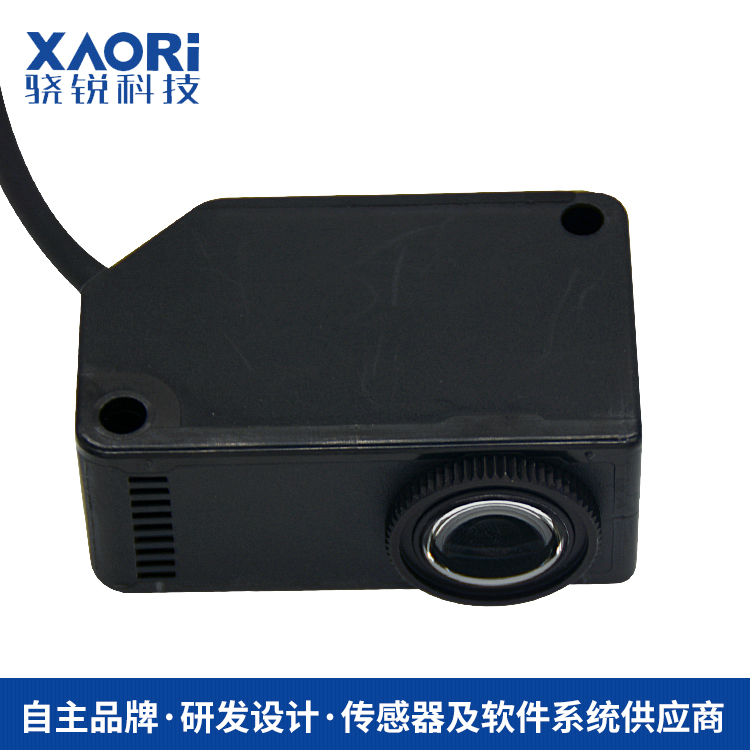

松下色標傳感器LX-101
1.松下色標傳感器產品優勢
A 能滿足多方面的色標檢測需求:
共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。
B 自動選擇最佳的LED顏色:
可從R·G·B LED三種顏色中自動選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”,以自動選擇將色標和底色對比(S/N比)最大的LED,進行最佳檢測。因為不是根據色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED,所以能進行更為穩定的檢測。設置簡單方便,準確度高。
C 兩種檢測模式可選:
色標模式:[超高速反應]自動選擇三種(R·G·B)LED中的一種(單色),實現45μs超高速反應的檢
測模式。通過最佳LED自動選擇功能自動選擇最適于檢測的LED。最適于高速檢測。
彩色模式:高精度判別同時使用三種顏色(R·G·B)的LED,通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。
D 高精度色標顏色辨別:
在LX-100的彩色模式下,同時利用三種顏色(R·G·B)的LED,根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4,000的高精度判斷。
E 信息顯示一目了然:
操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感
器設定也可以通過數字指示屏確認。
F 設定簡單:
通過6個指示燈顯示傳感器基本操作項目,一眼即可辨認出當前所設定的是何種操作模式。 操作極為簡單,初學者也能立即掌握。
G 小型化設計,節省空間:
將高精度、多功能凝縮于W57×D24×H38mm的緊湊機身中。根據使用設備可選擇電纜型和連接器型2種。也可輕松用于現有設備中。
H 按鈕鎖定功能,保護核心參數:
使用按鈕鎖定功能,可以使傳感器設定項目不被錯誤更改,該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”,只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時,調節和教導可如在RUN模式中一樣進行。
I 通過直接代碼設定內容一目了然:
通過4位直接代碼顯示LX-100的設定內容。使用直接代碼,就能簡單確認設定內容,從而通過電話即可掌握目前的狀態。
2.松下色標傳感器應用范圍/使用場景
a印刷機
b貼標機
c包裝機
3.松下色標傳感器產品詳細參數
檢測距離 10±3mm
光點尺寸 1x5mm(設定距離:10mm)
電源電壓 12~24V DC±10% 脈動P-P10%以下
消耗電流 通常工作時:750mW以下(電源電壓24V時、消耗電流30mA以下)
ECO模式下:600mW以下(電源電壓24V時、消耗電流25mA以下)
輸出1 NPN開路集電極晶體管
最大流入電流:50mA
外加電壓:30V DC以下(輸出和0V之間)
剩余電壓:1.5V以下(流入電流為50mA時)
輸出2 NPN開路集電極晶體管
最大流入電流:50mA
外加電壓:30V DC以下(輸出和0V之間)
剩余電壓:1.5V以下(流入電流為50mA時)
耐環境性: 保護構造 IP67(IEC)、防滲漏型
耐環境性: 用環境溫度 -10~+55℃(注意不可結露、結冰)、存儲時:-20~+70℃
耐環境性: 使用環境濕度 35~85%RH、存儲時:35~85%RH
耐環境性: 使用環境照度 白熾燈:受光面照明度3,000lx以下
耐環境性: 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間
耐環境性: 耐振動 頻率10~500Hz 雙振幅3.0mm(MAX.20G) X,Y和Z方向各2小時
耐環境性: 沖擊 加速度500m/s2(約50G) X,Y和Z方向各3次
