PLC使用的九大注意事項
你碰到過電源板毛病嗎？有遇到輸出和輸入毛病嗎？程序丟掉有過嗎？
或許你在十多年的工控修理路上只遇到過一次PLC輸出點壞了，暫未有過其他PLC硬件出問題！或許你在電焊后就碰到了電子板的各種問題?；蛟S西門子200系列的編程口焚毀N屢次、輸出繼電器粘連、晶體管輸出短路等等，不勝枚舉。
面臨這些問題你是否十分頭疼？下面天拓為您共享PLC運用的九大留意事項。
聽說，恪守PLC運用這九大原則，能有用避免，而且還能少走彎路哦~
PLC運用的九大留意事項：
一、PLC自身毛病判別
一般來說，PLC是極端牢靠的設備，出毛病率很低。PLC的CPU等硬件損壞或軟件運轉出錯的概率簡直為零；PLC輸入點如不是強電侵略所形成的，簡直也不會損壞；PLC輸出繼電器的常開點，若不是外圍負載短路或設計不合理，負載電流超出額外規模，觸點的壽命也很長。
因而，我們查找電氣毛病點，要點要放在PLC的外圍電氣元件上，不要總是置疑PLC硬件或程序有問題，這對快速修理好毛病設備、快速恢復生產是十分重要的，因而筆者所談的PLC操控回路的電氣毛病檢修，要點不在PLC自身，而是PLC所操控回路中的外圍電氣元件。
二、輸入輸出（I/O）模塊的選取
輸出模塊分為晶體管、雙向可控硅、接點型。
晶體管型的開關速度最快（一般0.2ms），但負載才能最小，約0.2~0.3A、24VDC，適用于快速開關、 信號聯絡的設備，一般與變頻、直流設備等信號銜接，應留意晶體管漏電流對負載的影響。
可控硅型長處是無觸點、具有溝通負載特性，負載才能不大。
繼電器輸出具有交直流負載特色，負載才能大。常規操控中一般首要選用繼電器觸點型輸出，缺陷是開關速度慢，一般在10ms左右，不適于高頻開關運用。
三、接地問題
PLC體系接地要求比較嚴厲，最好有獨立的專用接地體系，還要留意與PLC有關的其他設備也要牢靠接地。多個電路接地址銜接在一起時，會發生意想不到的電流，導致邏輯過錯或損壞電路。
而發生不同的接地電勢的原因，通常是由于接地址在物理區域上被分隔的太遠， 當相距很遠的設備被通訊電纜或傳感器銜接在一起的時分，電纜線和地之間的電流就會流經整個電路，即使在很短的間隔內，大型設備的負載電流也能夠在其與地電勢之間發生改變，或許經過電磁作用直接發生不行預知的電流。
在不正確的接地址的電源之間，電路中有可能發生毀滅性的電流， 以至于損壞設備。
四、消除線間電容避免誤動作
電纜的各導線間都存在電容，合格的電纜能把此容值約束在必定規模之內。即使是合格的電纜，當電纜長度超越必定長度時，各線間的電容容值也會超越所要求的值，當把此電纜用于PLC輸入時，線間電容就有可能引起PLC的誤動作，會呈現許多無法了解的現象。
這些現象主要表現為：明接線正確，但PLC卻沒有輸入；PLC應該有的輸入沒有，而不應該有的卻有，即PLC輸入相互攪擾。為處理這一問題，應當做到：
1.運用電纜芯絞合在一起的電纜；
2.盡量縮短運用電纜的長度；
3.把相互攪擾的輸入分隔運用電纜；
4.運用屏蔽電纜。
五、抗攪擾處理
工業現場的環境比較惡劣，存在著許多高低頻攪擾。這些攪擾一般是經過與現場設備相連的電纜引進PLC的。除了接地辦法外，在電纜的設計挑選和敷設施工中，應留意采納一些抗攪擾辦法：
1.模仿量信號歸于小信號，極易受到外界攪擾的影響，應選用雙層屏蔽電纜；高速脈沖信號（如脈沖傳感器、計數碼盤等）應選用屏蔽電纜，既避免外來的攪擾，也避免高速脈沖信號對低電平信號的攪擾；
2.PLC之間的通訊電纜頻率較高，一般應選用廠家供給的電纜，在要求不高的情況下，能夠選用帶屏蔽的雙絞線電纜；
3.模仿信號線、直流信號線不能與溝通訊號線在同一線槽內走線；
4.操控柜內引進引出的屏蔽電纜有必要接地，應不經過接線端子直接與設備相連；
5.溝通訊號、直流信號和模仿信號不能共用一根電纜，動力電纜應與信號電纜分隔敷設；
6. 在現場維護時，處理攪擾的辦法有：對受攪擾的線路選用屏蔽線纜，從頭敷設；在程序中參加抗攪擾濾波代碼。
六、標記輸入輸出，便利檢修

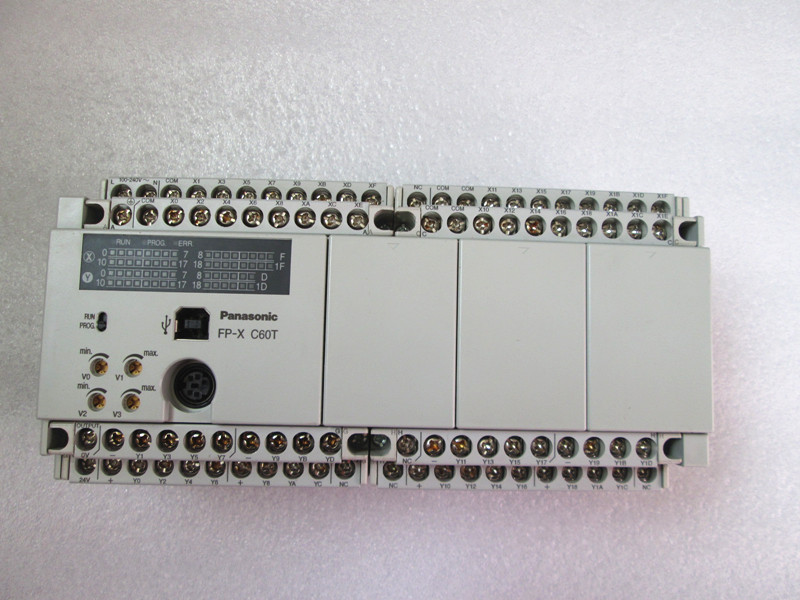

PLC操控著一個雜亂體系，所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊稀有十只腳的集成電路。任何一個人如果不看原理圖來檢修毛病設備，會束手無策，查找毛病的速度會特別慢。
鑒于這種情況，我們依據電氣原理圖制作一張表格，貼在設備的操控臺或操控柜上，標明每個PLC輸入輸出端子編號與之相對應的電器符號，中文名稱，即相似集成電路各管腳的功用闡明。
有了這張輸入輸出表格，關于了解操作過程或了解本設備梯形圖的電工就能夠打開檢修了。但關于那些對操作過程不了解，不會看梯形圖的電工來說，就需要再制作一張表格：PLC輸入輸出邏輯功用表。該表實踐闡明了大部分操作過程中輸入回路（觸發元件、相關元件）和輸出回路（履行元件）的邏輯對應關系。
實踐證明如果你能熟練運用輸入輸出對應表及輸入輸出邏輯功用表，檢修電氣毛病，不帶圖紙，也能輕松自如。
七、經過程序邏輯揣度毛病
現在工業上常常運用的PLC品種繁復，關于低端的PLC而言，梯形圖指令迥然不同，關于中高端機，如S7-300，許多程序是用語言表編的。有用的梯形圖有必要有中文符號注解，不然閱覽很困難，看梯形圖前如能大概了解設備工藝或操作過程，看起來比較簡單。
若進行電氣毛病剖析，一般是運用反查法或稱反推法，即依據輸入輸出對應表，從毛病點找到對應PLC的輸出繼電器，開端反查滿意其動作的邏輯關系。經驗標明，查到一處問題，毛病基本能夠掃除，由于設備一起發生兩起及兩起以上的毛病點是不多的。
八、充沛合理運用軟、硬件資源
1.不參加操控循環或在循環前現已投入的指令可不接入PLC；多重指令操控一個使命時，可先在PLC外部將它們并聯后再接入一個輸入點；
2.盡量運用PLC內部功用軟元件，充沛調用中間狀態，使程序具有完好連貫性，易于開發。一起也削減硬件投入，降低了本錢；
3.條件答應的情況下最好獨立每一路輸出，便于操控和查看，也維護其它輸出回路；當一個輸出點呈現毛病時只會導致相應輸出回路失控；
4.輸出若為正/反向操控的負載，不只要從PLC內部程序上聯鎖，而且要在PLC外部采納辦法，避免負載在兩方向動作；
5.PLC緊迫中止應運用外部開關堵截，以確保安全。
九、其他留意事項
1.不要將溝通電源線接到輸入端子上， 避免燒壞PLC；接地端子應獨立接地，不與其它設備接地端串聯，接地線截面積不小于2mm2；
2.輔佐電源功率較小，只能帶動小功率的設備（光電傳感器等）；
3.一些PLC有必定數量的占有點數（即空地址接線端子），不要將線接上；
4.當PLC輸出電路中沒有維護時，應在外部電路中串聯運用熔斷器等維護設備，避免負載短路形成損壞
或許你在十多年的工控修理路上只遇到過一次PLC輸出點壞了，暫未有過其他PLC硬件出問題！或許你在電焊后就碰到了電子板的各種問題?；蛟S西門子200系列的編程口焚毀N屢次、輸出繼電器粘連、晶體管輸出短路等等，不勝枚舉。
面臨這些問題你是否十分頭疼？下面天拓為您共享PLC運用的九大留意事項。
聽說，恪守PLC運用這九大原則，能有用避免，而且還能少走彎路哦~
PLC運用的九大留意事項：
一、PLC自身毛病判別
一般來說，PLC是極端牢靠的設備，出毛病率很低。PLC的CPU等硬件損壞或軟件運轉出錯的概率簡直為零；PLC輸入點如不是強電侵略所形成的，簡直也不會損壞；PLC輸出繼電器的常開點，若不是外圍負載短路或設計不合理，負載電流超出額外規模，觸點的壽命也很長。
因而，我們查找電氣毛病點，要點要放在PLC的外圍電氣元件上，不要總是置疑PLC硬件或程序有問題，這對快速修理好毛病設備、快速恢復生產是十分重要的，因而筆者所談的PLC操控回路的電氣毛病檢修，要點不在PLC自身，而是PLC所操控回路中的外圍電氣元件。
二、輸入輸出（I/O）模塊的選取
輸出模塊分為晶體管、雙向可控硅、接點型。
晶體管型的開關速度最快（一般0.2ms），但負載才能最小，約0.2~0.3A、24VDC，適用于快速開關、 信號聯絡的設備，一般與變頻、直流設備等信號銜接，應留意晶體管漏電流對負載的影響。
可控硅型長處是無觸點、具有溝通負載特性，負載才能不大。
繼電器輸出具有交直流負載特色，負載才能大。常規操控中一般首要選用繼電器觸點型輸出，缺陷是開關速度慢，一般在10ms左右，不適于高頻開關運用。
三、接地問題
PLC體系接地要求比較嚴厲，最好有獨立的專用接地體系，還要留意與PLC有關的其他設備也要牢靠接地。多個電路接地址銜接在一起時，會發生意想不到的電流，導致邏輯過錯或損壞電路。
而發生不同的接地電勢的原因，通常是由于接地址在物理區域上被分隔的太遠， 當相距很遠的設備被通訊電纜或傳感器銜接在一起的時分，電纜線和地之間的電流就會流經整個電路，即使在很短的間隔內，大型設備的負載電流也能夠在其與地電勢之間發生改變，或許經過電磁作用直接發生不行預知的電流。
在不正確的接地址的電源之間，電路中有可能發生毀滅性的電流， 以至于損壞設備。
PLC體系一般選用一點接地辦法。為了提高抗共模攪擾才能，關于模仿信號能夠選用屏蔽浮地技能，即信號電纜的屏蔽層一點接地，信號回路浮空，與大地絕緣電阻應不小于50MΩ。
四、消除線間電容避免誤動作
電纜的各導線間都存在電容，合格的電纜能把此容值約束在必定規模之內。即使是合格的電纜，當電纜長度超越必定長度時，各線間的電容容值也會超越所要求的值，當把此電纜用于PLC輸入時，線間電容就有可能引起PLC的誤動作，會呈現許多無法了解的現象。
這些現象主要表現為：明接線正確，但PLC卻沒有輸入；PLC應該有的輸入沒有，而不應該有的卻有，即PLC輸入相互攪擾。為處理這一問題，應當做到：
1.運用電纜芯絞合在一起的電纜；
2.盡量縮短運用電纜的長度；
3.把相互攪擾的輸入分隔運用電纜；
4.運用屏蔽電纜。
五、抗攪擾處理
工業現場的環境比較惡劣，存在著許多高低頻攪擾。這些攪擾一般是經過與現場設備相連的電纜引進PLC的。除了接地辦法外，在電纜的設計挑選和敷設施工中，應留意采納一些抗攪擾辦法：
1.模仿量信號歸于小信號，極易受到外界攪擾的影響，應選用雙層屏蔽電纜；高速脈沖信號（如脈沖傳感器、計數碼盤等）應選用屏蔽電纜，既避免外來的攪擾，也避免高速脈沖信號對低電平信號的攪擾；
2.PLC之間的通訊電纜頻率較高，一般應選用廠家供給的電纜，在要求不高的情況下，能夠選用帶屏蔽的雙絞線電纜；
3.模仿信號線、直流信號線不能與溝通訊號線在同一線槽內走線；
4.操控柜內引進引出的屏蔽電纜有必要接地，應不經過接線端子直接與設備相連；
5.溝通訊號、直流信號和模仿信號不能共用一根電纜，動力電纜應與信號電纜分隔敷設；
6. 在現場維護時，處理攪擾的辦法有：對受攪擾的線路選用屏蔽線纜，從頭敷設；在程序中參加抗攪擾濾波代碼。
六、標記輸入輸出，便利檢修
PLC操控著一個雜亂體系，所能看到的是上下兩排錯開的輸入輸出繼電器接線端子、對應的指示燈及PLC編號，就像一塊稀有十只腳的集成電路。任何一個人如果不看原理圖來檢修毛病設備，會束手無策，查找毛病的速度會特別慢。
鑒于這種情況，我們依據電氣原理圖制作一張表格，貼在設備的操控臺或操控柜上，標明每個PLC輸入輸出端子編號與之相對應的電器符號，中文名稱，即相似集成電路各管腳的功用闡明。
有了這張輸入輸出表格，關于了解操作過程或了解本設備梯形圖的電工就能夠打開檢修了。但關于那些對操作過程不了解，不會看梯形圖的電工來說，就需要再制作一張表格：PLC輸入輸出邏輯功用表。該表實踐闡明了大部分操作過程中輸入回路（觸發元件、相關元件）和輸出回路（履行元件）的邏輯對應關系。
實踐證明如果你能熟練運用輸入輸出對應表及輸入輸出邏輯功用表，檢修電氣毛病，不帶圖紙，也能輕松自如。
七、經過程序邏輯揣度毛病
現在工業上常常運用的PLC品種繁復，關于低端的PLC而言，梯形圖指令迥然不同，關于中高端機，如S7-300，許多程序是用語言表編的。有用的梯形圖有必要有中文符號注解，不然閱覽很困難，看梯形圖前如能大概了解設備工藝或操作過程，看起來比較簡單。
若進行電氣毛病剖析，一般是運用反查法或稱反推法，即依據輸入輸出對應表，從毛病點找到對應PLC的輸出繼電器，開端反查滿意其動作的邏輯關系。經驗標明，查到一處問題，毛病基本能夠掃除，由于設備一起發生兩起及兩起以上的毛病點是不多的。
八、充沛合理運用軟、硬件資源
1.不參加操控循環或在循環前現已投入的指令可不接入PLC；多重指令操控一個使命時，可先在PLC外部將它們并聯后再接入一個輸入點；
2.盡量運用PLC內部功用軟元件，充沛調用中間狀態，使程序具有完好連貫性，易于開發。一起也削減硬件投入，降低了本錢；
3.條件答應的情況下最好獨立每一路輸出，便于操控和查看，也維護其它輸出回路；當一個輸出點呈現毛病時只會導致相應輸出回路失控；
4.輸出若為正/反向操控的負載，不只要從PLC內部程序上聯鎖，而且要在PLC外部采納辦法，避免負載在兩方向動作；
5.PLC緊迫中止應運用外部開關堵截，以確保安全。
九、其他留意事項
1.不要將溝通電源線接到輸入端子上， 避免燒壞PLC；接地端子應獨立接地，不與其它設備接地端串聯，接地線截面積不小于2mm2；
2.輔佐電源功率較小，只能帶動小功率的設備（光電傳感器等）；
3.一些PLC有必定數量的占有點數（即空地址接線端子），不要將線接上；
4.當PLC輸出電路中沒有維護時，應在外部電路中串聯運用熔斷器等維護設備，避免負載短路形成損壞
